Uchwyt montażowy HAK (5 mm)
Uchwyt montażowy HAK z dwoma regulacjami
wymiary: 167 mm x 140 mm ( regulowana do 149 mm)
grubość stali: 4 mm ( uchwyt z otworami), 5 mm (regulowany uchwyt)
Rysunek technicznyWysokiej klasy uchwyty do montażu paneli
Uchwyt montażowy HAK z dwoma regulacjami
wymiary: 167 mm x 140 mm ( regulowana do 149 mm)
grubość stali: 4 mm ( uchwyt z otworami), 5 mm (regulowany uchwyt)
Rysunek technicznyUchwyt montażowy HAK z dwoma regulacjami
wymiary: 167 mm x 140 mm ( regulowana do 149 mm)
grubość stali: 4 mm ( uchwyt z otworami), 4 mm (regulowany uchwyt)
Rysunek technicznyUchwyt montażowy S z regulacją (dachówka)
wymiary: 130 mm (regulowany 151 mm) x 475 mm
grubość stali: 5 mm
Rysunek technicznyUchwyt montażowy S bez regulacji (dachówka)
wymiary: 131 mm x 470 mm
grubość stali: 4 mm
RYSUNEK TECHNICZNYUchwyt montażowy S z regulacją (dachówka)
wymiary: 130 mm (regulowany 151 mm) x 475 mm
grubość stali: 4 mm

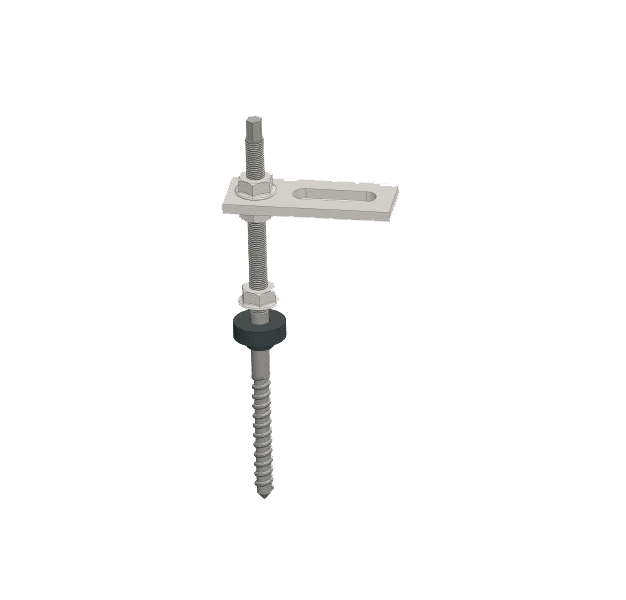

RYSUNEK TECHNICZNYŚruba dwugwintowa + guma + nakrętki + adapter wymiary: 10 mm x 200 mm
RYSUNEK TECHNICZNYŚruba dwugwintowa + guma + nakrętki + adapter
wymiary: 10 mm x 250 mm
rysunek technicznyProfil główny
wymiary: 2,15m, 4,30m, 6,45m

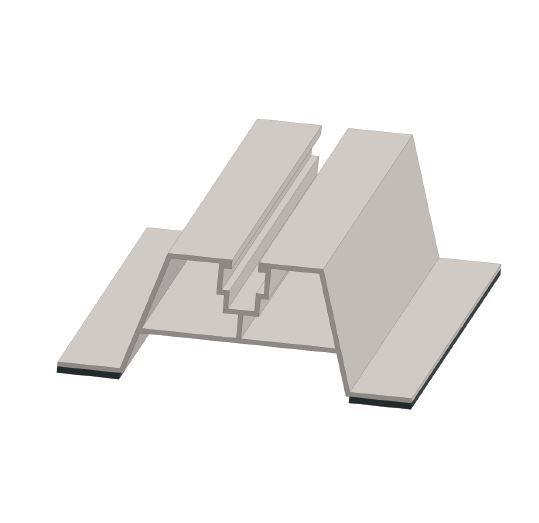

Uchwyt – mostek trapezowy
wymiary: 114mm x 40 mm
długość: 40 mm – 300 mm

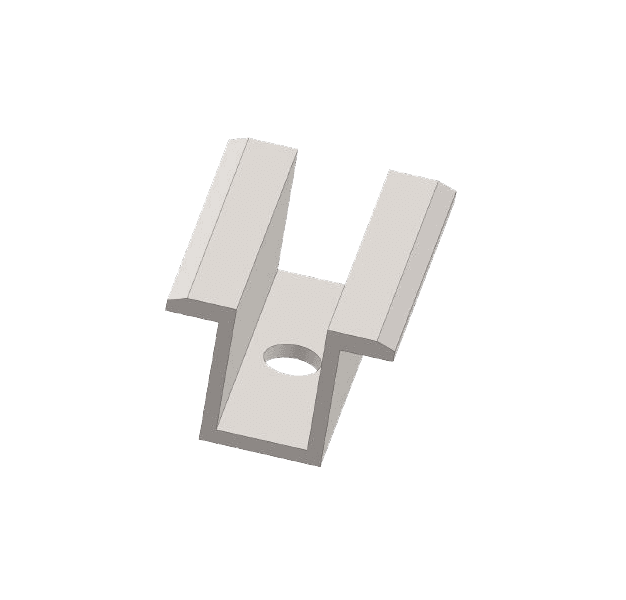

rysunek technicznyKlema środkowa
wymiary: 19,2 mm (wymiar bez łap zewnętrznych) x 50 mm
rysunek technicznyKlema końcowa
panel 35 mm

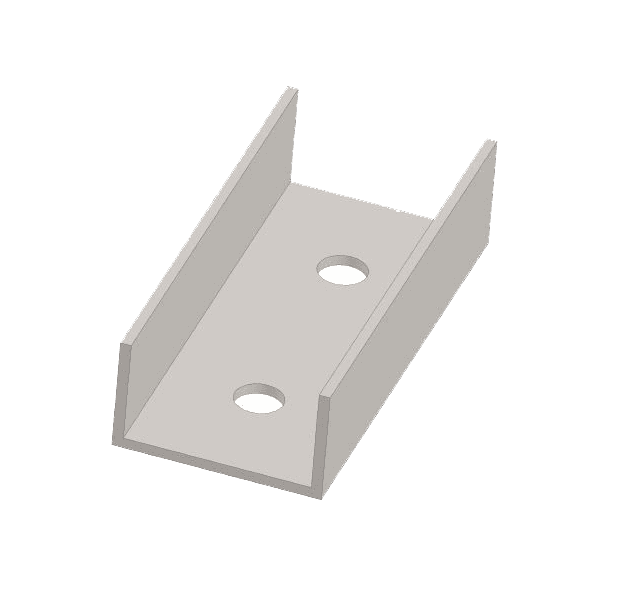

rysunek technicznyŁącznik profilowy
wymiary: 40,3 mm (wewnątrz) x 100 mm
rysunek technicznyŚruba M 10 x 25 zamkowa
Śruba imbus M 8 x 30
Śruba M 10 x 25
Nakrętka M 10 – z kołnierzem
Nakrętka M 8 – kwadratowa
Instalacja PV oraz sposób jej funkcjonowania są stosunkowo proste. Produkowanie energii elektrycznej przez panele fotowoltaiczne jest możliwe dzięki zjawisku nazywanemu efektem fotowoltaicznym. Zjawisko to polega na tym, że w półprzewodniku powstaje siła elektromotoryczna. Co to oznacza? Najprościej rzecz ujmując, w jego wyniku energia słoneczna zostaje zamieniona na prąd stały, a dochodzi do tego w ogniwach fotowoltaicznych, z których składają się panele słoneczne.
Aby móc korzystać z prądu, który wytworzyła instalacja fotowoltaiczna, na przykład w domu lub firmie, niezbędny jest inwerter solarny (falownik). To urządzenie, przy pomocy którego prąd stały, jaki powstał z energii słonecznej, zostaje przekształcony w prąd zmienny o parametrach elektrycznych zgodnych z parametrami sieci publicznej. To znaczy na taki, który pobieramy na co dzień z naszych domowych gniazdek elektrycznych.
Systemy fotowoltaiczne sieciowe to instalacja fotowoltaiczna zintegrowana z publiczną siecią elektryczną. Największą zaletą takiego rozwiązania jest to, że tego typu instalacja umożliwia bieżące korzystanie z energii wyprodukowanej przez ogniwa fotowoltaiczne oraz przesyłanie nadwyżek wyprodukowanej energii do publicznej sieci elektrycznej.
Energia, którą wytwarza instalacja fotowoltaiczna, ma nieco większe napięcie niż prąd z sieci publicznej. To właśnie z tego powodu w pierwszej kolejności zużywany jest prąd z systemu fotowoltaicznego a dopiero później ten z sieci publicznej. Nadmiar prądu, którego akurat nie zużywamy, jest przesyłany do sieci publicznej. Zgodnie z ustawą o Odnawialnych Źródłach Energii (OZE) nie jest do tego wymagane prowadzenie działalności gospodarczej, a użytkownik paneli jest jednocześnie producentem i konsumentem energii. Jeśli natomiast potrzebujemy i wykorzystujemy więcej prądu, niż jesteśmy w stanie wyprodukować, jego niedobór jest pobierany z sieci publicznej. Instalacja fotowoltaiczna on-grid nie wymaga zastosowania akumulatorów, co znacznie obniża koszty jej montażu.
